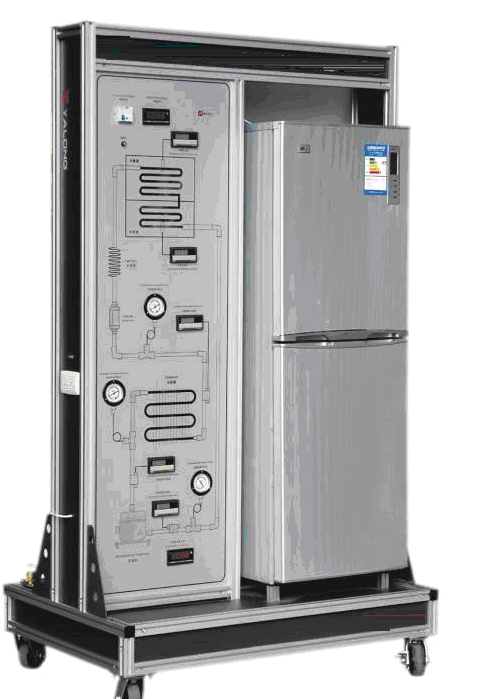

SB-S-TE型電冰箱制冷系統實訓考核裝置
一．裝置概述：
電冰箱制冷系統實訓考核裝置是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。
電冰箱制冷系統實訓考核裝置適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
適合制冷及相關專業初、中級工的鑒定及考核。
一.裝置的技術參數
1.電源 AC 220V±10% 50Hz
2.額定輸入功率 400W
3. 電冰箱總有效容積 215升
4.額定輸入電流 1A
4.制冷劑 R600a
5.外形尺寸（大約） 1200×800×2000 mm
6.安全保護 具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
7.環保材料選用符合國家相關環保標準
三．設備功能特點
1.采用真實的電冰箱作為教學、實訓、考核對象，使學生能夠了解和掌握實際冰箱制冷系統的結構、工作原理及維修技能；
2.制冷系統檢測分為溫度和壓力兩個部分；
1)壓縮機出口溫度；
2)冷凝器出口溫度；
3)壓縮機進口溫度；
4)冷藏室溫度；
5)冷凍室溫度；
6)冷凝器出口壓力；
7)壓縮機進、出口壓力；
3.老師在教師計算機的智能化考評系統上進行試題編輯，并通過考評系統將編輯好的試題發送到每一個實訓考核臺的學生計算機上，學生計算機會根據試題內容在電冰箱制冷系統上產生相應的故障點；
4.在制冷系統中設置故障點后，學生通過對故障現象及各測量點的溫度、壓力數值變化的綜合分析來判定故障點的位置，并通過智能化考評系統來答題；
5.智能化考評系統根據學生的答題的對錯給出相應的分?jǐn)?shù)，并將答題過程及分?jǐn)?shù)保存供以后查詢和打印；
6.采用流程圖加測量儀表的方式，可以直接顯示各測量儀表所測點的位置，學生可以更加直觀地了解制冷系統運行數據變化情況；
7.配套相應的制冷教學軟件，該軟件可以動態的演示各種相關制冷設備的工作原理和制冷系統的工作過程，交互性強，使學生能夠很容易地掌握各種制冷系統的相關技術知識。
四．裝置提供的實訓項目有：
1.常握實際冰箱制冷系統的結構、工作原理及維修技能；
2.制冷系統的檢測
3.故障點的查找及排除
4.制冷系統制冷劑過多故障；
5.制冷系統毛細管臟堵塞；
6.制冷系統冷凝器出口堵塞；
7.制冷系統高壓低壓串氣故障；
8.制冷系統回氣管堵塞；
9.制冷系統制冷劑過少故障；
五．裝置的配置
|
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
備注 |
|
1 |
電冰箱制冷系統考核臺臺架 |
|
1 |
套 |
|
|
2 |
電冰箱制冷系統流程板 |
|
1 |
塊 |
|
|
3 |
電冰箱 |
|
1 |
臺 |
|
|
4 |
溫度表 |
XMZF（H）－600 |
5 |
只 |
數顯 |
|
5 |
壓力表 |
MF－35 |
3 |
只 |
帶油，指針式 |
|
6 |
電壓表 |
NF300 |
1 |
只 |
數顯 |
|
7 |
電流表 |
NF300 |
1 |
只 |
數顯 |
|
8 |
電磁閥 |
FDF8 |
4 |
只 |
|
|
9 |
儲液罐 |
huanqiu |
1 |
個 |
|
|
10 |
智能化考核系統 |
|
1 |
套 |
|
|
11 |
冰箱制冷流程板 |
|
1 |
塊 |
|
|
12 |
制冷教學軟件 |
|
1 |
套 |
|
|
