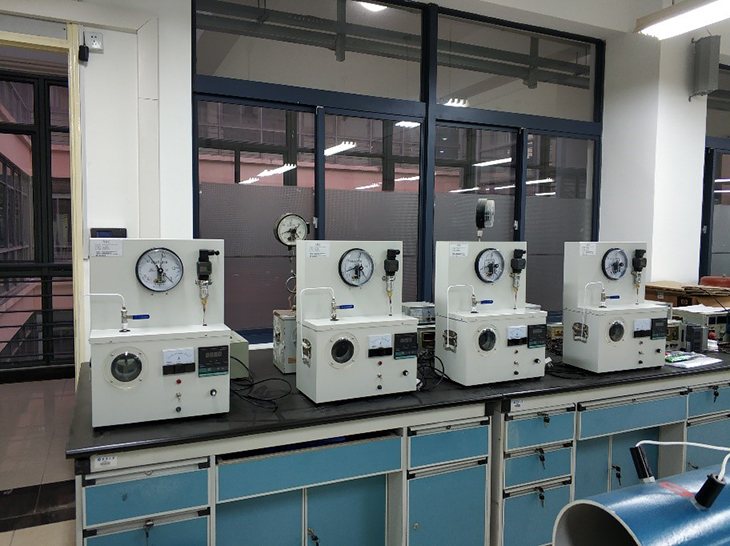

SB-563型飽和蒸汽P-T關系實驗裝置
一、主要用途：
測試一系列對應于飽和水液面壓力下的飽和蒸汽溫度，繪制出關系曲線，可直觀地觀察到相應壓力下和溫度下的沸騰現象。
二、主要技術參數：
1、外形尺寸：500*400*600mm
2、工作電壓：220V功率：600W
3、最大壓力：1Mpa
4、蒸發器：紫銅管、厚度3mm；安全要求：自動斷電自動泄壓等安全措施。
5、配有專用工具，可在閥門處直接加水。
6、玻璃視窗：鋼化玻璃視窗
7、溫度控制儀：測量誤差：±0.5%F·S±1B，附加冷端補償誤差≤±2℃；
8、排氣閥：316不銹鋼排氣閥
10、儀器具有溫度和壓力雙重保護裝置，壓力表嵌在儀表箱中。
三、主要配置：
高壓電蒸汽發生器、高低壓控制壓力表、溫度傳感器、玻璃視窗、電流表、不銹鋼排氣閥等。
|
