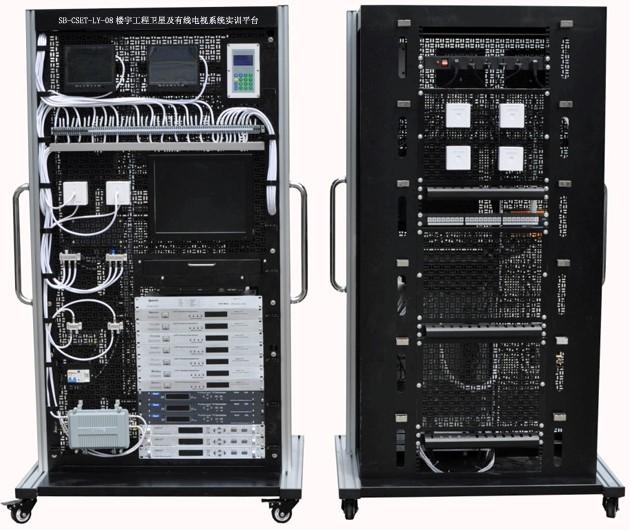

SB-CSET-LY-08樓宇工程衛星及有線電視系統實訓平臺
1、設備概述
樓宇工程衛星及有線電視系統實訓裝置依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹的工作作風和良好的職業素養。
2、技術指標
(22)電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
(23)安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
(24)整機功耗：≤300W；
外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
3、主要配置
|
序號 |
器材名稱 |
數量 |
單位 |
備注 |
|
1 |
立式實訓平臺 |
1 |
臺 |
|
|
2 |
網孔板安裝模塊 |
8 |
塊 |
|
|
3 |
網孔板用膨脹固定件 |
100 |
個 |
|
|
4 |
線纜管理架 |
12 |
個 |
|
|
5 |
電源管理模塊 |
1 |
臺 |
|
|
6 |
嵌入式編程主機與顯示器模塊 |
1 |
套 |
|
|
7 |
45cm衛星天線 |
1 |
臺 |
|
|
8 |
高頻頭 |
1 |
個 |
|
|
9 |
工程接收機 |
3 |
臺 |
|
|
10 |
UHF、VHF開路天線 |
1 |
臺 |
|
|
11 |
調制器 |
7 |
臺 |
|
|
12 |
解調器 |
3 |
臺 |
|
|
13 |
DVD機 |
1 |
臺 |
|
|
14 |
16路混合器 |
1 |
臺 |
|
|
15 |
系統放大器 |
1 |
臺 |
|
|
16 |
二分器 |
2 |
個 |
|
|
17 |
三分器 |
2 |
個 |
|
|
18 |
電視終端插座 |
2 |
個 |
|
|
19 |
8寸液晶電視 |
2 |
臺 |
|
|
20 |
6位PDU電源 |
1 |
個 |
|
|
21 |
24位超五類非屏蔽插座配線架 |
1 |
個 |
|
|
22 |
8P8C超五類非屏蔽水晶頭 |
20 |
個 |
|
|
23 |
超五類非屏蔽信息插座模塊 |
4 |
個 |
|
|
24 |
單口86型信息面板 |
4 |
個 |
|
|
25 |
86型底盒 |
4 |
個 |
|
|
26 |
UTP超五類4對非屏蔽跳線 |
4 |
條 |
|
|
27 |
UTP超五類4對非屏蔽電纜 |
100 |
米 |
|
|
28 |
專用橋架 |
1 |
套 |
|
|
29 |
耗材及工具 |
1 |
套 |
各規格電線、常用電工工具及線纜測試儀等 |
4、實訓項目
1)系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2)線路故障的設置、檢測及排除；
3)認識和熟悉各種衛星及有線電視系統設備器材；
4)衛星天線和接收設備的安裝與調試；
5)開路天線和接收設備的安裝與調試；
6)前端設備調試；
7)前端所有信號混合調試；
8)放大器輸入、輸出電平調試；
9)用戶分配網絡的設計與安裝；
10)終端設備的安裝與調試；
11)橋架及其支架的安裝和布線；
12)信息插座和機架設備的安裝；
13)水晶頭及跳線的制作和測試；
14)RJ45模塊和配線架的壓線和測試；
15)RJ45跳線的連接及鏈路的測試。
|
